Vinçler, ağır yüklerin dikey ve yatay düzlemde hareket ettirilmesini sağlayan, modern sanayinin ve inşaat sektörünün vazgeçilmez iş makineleridir. Temel çalışma prensipleri, mekanik avantaj sağlayarak insan gücünün yetmediği tonlarca ağırlıktaki yükleri hassas bir şekilde taşımaktır.

Aşağıda, endüstride en sık kullanılan iki ana vinç türü olan Gezer Köprülü Vinçler ve Portal Vinçler hakkında detaylı bir inceleme yer almaktadır.

1. Gezer Köprülü Vinçler (Overhead Cranes)

Gezer köprülü vinçler, genellikle kapalı fabrika sahalarında, hangarlarda veya depolarda kullanılır. Bu sistemde vinç köprüsü, binanın yapısal kolonları üzerine monte edilmiş raylar üzerinde hareket eder.

Yapısal Özelliklerine Göre Çeşitler

• Tek Kirişli Gezer Köprülü Vinçler: Köprü tek bir çelik kirişten oluşur. Kaldırma grubu (kedi), bu kirişin alt flanşı üzerinde hareket eder. Genellikle 1-20 ton arası kapasiteler ve dar açıklıklar için ekonomiktir.
• Çift Kirişli Gezer Köprülü Vinçler: İki paralel ana kirişten oluşur. Kaldırma grubu, iki kirişin üzerine oturan raylar üzerinde hareket eder. Yüksek kaldırma kapasiteleri (500 tona kadar) ve geniş açıklıklar için uygundur. Bakım platformu eklenebildiği için servis kolaylığı sağlar.

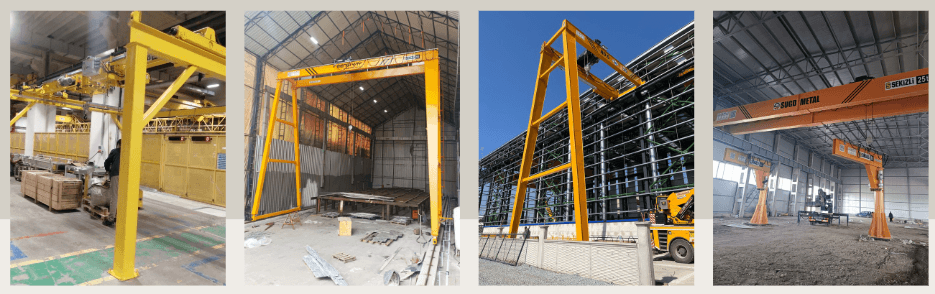

2. Portal Vinçler (Gantry Cranes)

Portal vinçler, binanın tavanına veya kolonlarına ihtiyaç duymadan, kendi ayakları üzerinde yere döşenmiş raylar üzerinde hareket eden sistemlerdir. Genellikle mermer ocakları, limanlar, demir stok sahaları ve açık alanlardaki inşaat projelerinde tercih edilirler.

Tasarım Farklılıkları

• Tam Portal Vinç: İki yanında da destek ayağı bulunur ve açık alanlarda serbestçe hareket eder.
• Yarı Portal Vinç (Semi-Gantry): Bir tarafı binanın ray hattına, diğer tarafı ise yerdeki bir raya oturur. Yerden tasarruf etmek istenen bina yanlarındaki alanlarda kullanılır.

Kiriş Yapılarına Göre Karşılaştırma

Vinç seçiminde en kritik karar, kiriş yapısının (Single vs. Double Girder) belirlenmesidir.

Özellik

Tek Kirişli Vinçler

Çift Kirişli Vinçler

Kapasite

Düşük ve Orta (Genelde <20-25 ton)

Çok Yüksek (500+ ton)

Kaldırma Yüksekliği

Kanca, kirişin altında olduğu için sınırlıdır.

Kanca, iki kiriş arasına çekilebilir, maksimum yükseklik sağlar.

Maliyet

Daha hafif ve ekonomik yapıdadır.

Daha ağır ve yüksek maliyetlidir.

Montaj

Hızlı ve kolay kurulum sağlar.

Daha karmaşık montaj süreci gerektirir.

Kullanım Alanı

Küçük atölyeler, montaj hatları.

Ağır sanayi, dökümhaneler, büyük depolar.

Temel Bileşenler

Her iki vinç türü de şu ana bileşenlerden oluşur:

Köprü (Bridge): Yükün taşındığı ana gövde.

Yürüyüş Takımları (End Trucks): Köprünün raylar üzerinde hareket etmesini sağlayan tekerlekli mekanizmalar.

Kaldırma Grubu (Hoist/Trolley): Yükü yukarı-aşağı çeken ve köprü üzerinde sağa-sola giden mekanizma.

Kontrol Sistemi: Uzaktan kumanda veya kabin aracılığıyla operasyonun yönetilmesi.

Sonuç

Vinç seçimi yapılırken yükün ağırlığı, çalışma ortamının (açık/kapalı) durumu ve tavan yüksekliği gibi faktörler belirleyicidir. Tek kirişli sistemler verimlilik ve düşük maliyet sunarken, çift kirişli sistemler güç ve yüksek performans odaklıdır. Her iki sistem de iş güvenliği standartlarına uygun olarak periyodik bakıma tabi tutulmalıdır.
