Gezer Köprülü Vinç Nedir?

Gezer köprülü vinçler; endüstriyel üretim tesisleri, lojistik depolar, demir-çelik fabrikaları, enerji santralleri ve tersaneler gibi ağır sanayi ortamlarında yüklerin güvenli, hızlı ve verimli bir şekilde kaldırılmasını ve taşınmasını sağlayan elektromekanik sistemlerdir. Yüksek taşıma kapasitelerine sahip olan bu vinçler, tavan seviyesindeki raylar (vinç yolları) üzerinde hareket ederek zemin alanından maksimum tasarruf ve operasyonel esneklik sunar.

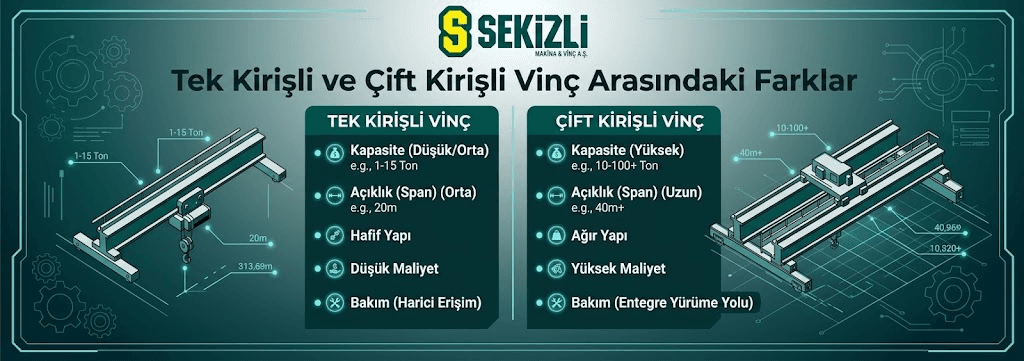

Tesisin mimarisine ve kaldırılacak yükün tonajına bağlı olarak Tek Kirişli veya Çift Kirişli olarak tasarlanırlar.

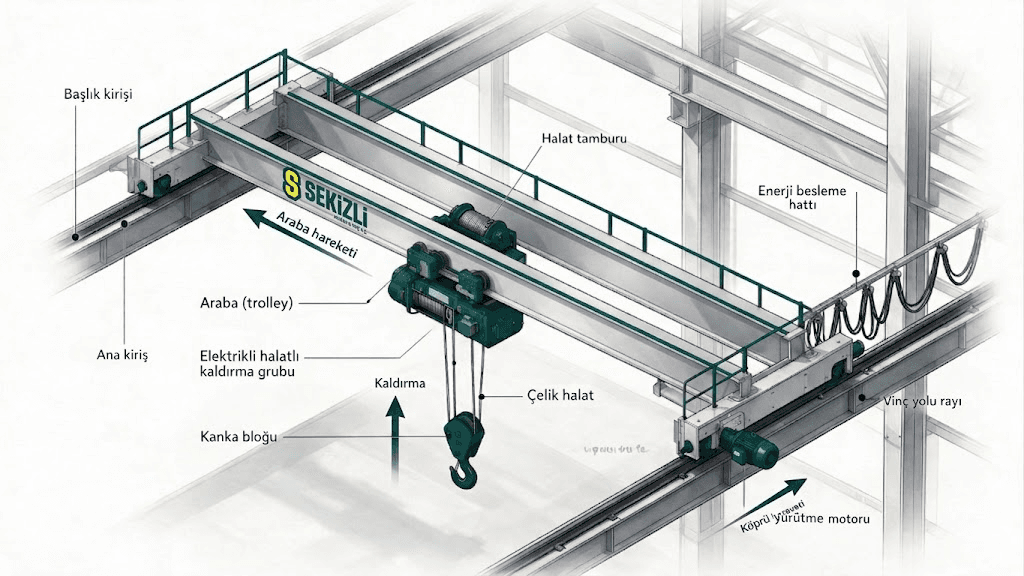

Nasıl Çalışır? Hareket Eksenleri ve Dinamikler

Sistemin çalışma prensibi, hassas motor ve sürücü (invertör) otomasyonlarıyla kontrol edilen üç temel eksendeki koordineli hareketlere dayanır:

• Dikey Eksen (Kaldırma/İndirme): Elektrikli halatlı kaldırma grubu (vinç motoru, redüktör ve tambur) sayesinde yükün dikey olarak hassas bir şekilde ivmelenerek hareket ettirilmesidir.
• Yatay Eksen (Araba Yürüyüşü): Kaldırma grubunu taşıyan arabanın (trolley), ana kiriş boyunca sağa veya sola doğru ilerlemesidir.
• Uzunlamasına Eksen (Köprü Yürüyüşü): Tüm vinç konstrüksiyonunun, hol boyunca uzanan başlık kirişleri vasıtasıyla vinç yolu rayları üzerinde ileri ve geri ilerlemesidir.

FEM, DIN ve ISO Normlarının Tasarımdaki Önemi

Ağır sanayide kullanılan bir vincin mekanik yorulma ömrü, dayanıklılığı ve iş güvenliği uluslararası mühendislik standartlarına göre belirlenir. Güvenli bir kaldırma operasyonu için tasarımlar şu temel normlara dayanır:

• FEM (Fédération Européenne de la Manutention): Avrupa kaldırma ve taşıma ekipmanları standartlarıdır. Vincin günlük çalışma süresi, yükleme spektrumu ve dinamik şok katsayılarına göre çalışma sınıfını (örneğin; 1Am, 2m, 3m) belirler.
• DIN (Deutsches Institut für Normung): Özellikle çelik konstrüksiyon (DIN 18800), kaynak yöntemleri ve mekanik toleranslar için baz alınan Alman mühendislik standartlarıdır. (Örn: DIN 15018 vinç çelik yapıları standardı).
• ISO (International Organization for Standardization): Kalite yönetimi ve kaldırma makinelerinin evrensel güvenlik ve sınıflandırma kriterlerini (ISO 4301) tanımlar.

Teknik Sınıflandırma ve Özellikler

Aşağıdaki tabloda, endüstriyel standartlara uygun bir gezer köprülü vincin genel teknik sınırları ve referans alınan normlar özetlenmiştir.

Gezer Köprülü Vinç Sistemleri: Mühendislik Dinamikleri ve Tasarım Kriterleri

Ağır sanayi tesislerinde intralojistik süreçlerin omurgasını oluşturan gezer köprülü vinçler, basit bir taşıma ekipmanından ziyade, statik ve dinamik yüklemelere karşı optimize edilmiş elektromekanik sistemlerdir. Tesis mimarisine, hol açıklığına (span) ve prosesin çevrim süresine (cycle time) bağlı olarak projelendirilen bu sistemler, zemin alanını işgal etmeden üç serbestlik derecesine (3-DOF) sahip bir Kartezyen koordinat sisteminde yük transferi sağlar.

Kinematik Yapı ve Hareket Kontrolü

Modern gezer köprülü vinçlerin operasyonel başarısı, hassas motor ve sürücü (invertör) otomasyonlarıyla kontrol edilen üç temel eksendeki senkronize hareketlere dayanır:

• Z-Ekseni (Kaldırma/İndirme Dinamiği): Elektrik motoru, helisel dişli redüktör ve halat tamburundan oluşan kapalı çevrim mekanizmasıdır. Vektör kontrollü sürücüler (VFD) sayesinde yük, mikro hızlarda sarsıntısız bir şekilde kaldırılır. Kaldırma anındaki dinamik şoklar minimize edilerek mekanik ömür uzatılır.
• Y-Ekseni (Araba Yürüyüşü): Kaldırma grubunu (trolley) taşıyan mekanizmanın ana kiriş üzerindeki yanal hareketidir. Çift flanşlı tekerlek grupları ve eksenel kaçıklıkları tolere eden yataklamalar ile minimum sürtünme hedeflenir.
• X-Ekseni (Köprü Yürüyüşü): Ana konstrüksiyonun, başlık kirişleri vasıtasıyla vinç yolu rayları üzerinde ilerlemesidir. İvmelenme ve yavaşlama rampalarının otomasyon üzerinden (PLC/Sürücü) ayarlanması ile yük sarkaçlanması (load sway) engellenir.

Yorulma Analizi ve Uluslararası Mühendislik Normları (FEM, DIN, ISO)

Bir vincin güvenilirliği ve yapısal çelik ömrü; maruz kalacağı yük spektrumu, günlük çalışma süresi ve dinamik katsayılara göre uluslararası standartlarla belirlenir:

• FEM (Fédération Européenne de la Manutention): Kaldırma mekanizmalarının yorulma ömrünü belirler. Yükleme durumu (hafif, orta, ağır, çok ağır) ve kullanım sıklığına göre vinçleri 1Am, 2m, 3m, 4m gibi sınıflara ayırır.
• DIN (Deutsches Institut für Normung): Özellikle DIN 15018 ve EN 13001 normları, vincin çelik konstrüksiyon tasarımını (S235JR / S355J2 kalite saclar), kaynaklı birleşimlerin yorulma (fatigue) dayanımını ve sehim (defleksiyon) toleranslarını regüle eder.
• ISO 4301: Kaldırma makinelerinin evrensel güvenlik, kapasite ve çalışma sınıflandırması kriterlerini tanımlar.

Teknik Spesifikasyonlar ve Güvenlik Entegrasyonları

Modern bir gezer köprülü vincin donanımsal standartları ve otomasyon altyapısı aşağıdaki tabloda detaylandırılmıştır.
