Vinç Kapasitesi Ne Demektir?

Vinç kapasitesi, belirlenmiş çalışma koşullarında vincin güvenli biçimde kaldırabileceği maksimum çalışma yükünü ifade eder. Gezer köprülü vinçlerde bu değer genellikle ton veya kilogram olarak belirtilir.

Ancak vinç kapasitesi, kancaya bağlanan malzemenin tek başına ağırlığı değildir. Kancanın altında taşınan toplam yük dikkate alınmalıdır.

Toplam askı yükü genel olarak şu kalemlerden oluşur:

Kapasite hesabında yük, kanca bloğu, halat hattı ve rigging/kaldırma aksesuarlarının birlikte değerlendirilmesi gerektiği; kaldırma cihazı, sapan ve özel kanca altı ekipmanlarının kapasite bilgilerinin görünür biçimde tanımlanmasının önemli olduğu teknik güvenlik kaynaklarında belirtilir.

Toplam Askı Yükü Nasıl Hesaplanır?

İlk kapasite değerlendirmesinde temel yaklaşım, kaldırma sırasında vinç kancasının taşıyacağı tüm bileşenlerin toplamını belirlemektir.

Toplam Askı Yükü=Ana Yük+Kaldırma Aparatı+Sapanlar ve Bağlantı Elemanları\text{Toplam Askı Yükü} = \text{Ana Yük} + \text{Kaldırma Aparatı} + \text{Sapanlar ve Bağlantı Elemanları}

Toplam Askı Yükü=Ana Yük+Kaldırma Aparatı+Sapanlar ve Bağlantı Elemanları

Bu hesap, ilk teknik değerlendirme için kullanılabilir. Ancak nihai kapasite kararı; yükün kaldırma yöntemi, çalışma sınıfı, yük spektrumu, dinamik etkiler, vinç tasarımı ve ilgili mühendislik hesaplarıyla belirlenmelidir.

Örnek Kapasite Hesabı

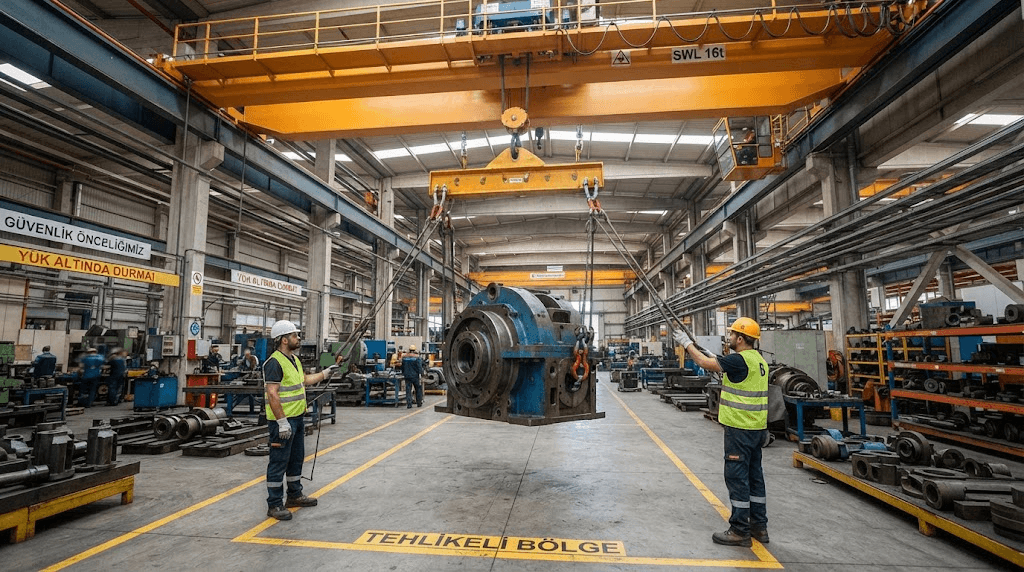

Bir bakım atölyesinde ağır bir redüktörün kaldırılacağını düşünelim:

Bu örnekte 8 tonluk redüktör için 8 tonluk vinç seçmek doğru olmayabilir. Çünkü vinç, redüktörle birlikte kaldırma traversi, sapanlar ve bağlantı ekipmanlarını da taşır. Toplam yük 8.830 kg seviyesine ulaşmaktadır.

Ancak bu örnekte “10 ton kesin doğru kapasitedir” sonucu çıkarılmamalıdır. Nihai seçimde yükün ağırlık merkezi, kaldırma geometrisi, çalışma sıklığı, gelecekte kaldırılabilecek daha ağır ekipmanlar, ortam koşulları ve tesisin ray yolu altyapısı ayrıca değerlendirilmelidir.

Kanca Altı Ekipmanları Neden Kapasiteyi Etkiler?

Kanca altı ekipmanları, vincin kaldırma kapasitesi üzerinde doğrudan etkilidir. Özellikle bobin, çelik levha, uzun profil, kalıp, makine gövdesi veya dengesiz yüklerin taşındığı uygulamalarda standart kanca tek başına yeterli olmayabilir.

Kullanılan kaldırma aparatları iki açıdan önem taşır:

• Aparatın kendi ağırlığı toplam askı yükünü artırır.
• Aparat, yükün bağlanma biçimini ve dinamik davranışını değiştirir.

Örneğin çelik bobin taşıma işleminde C kanca veya bobin aparatı kullanılabilir. Bu aparatın ağırlığı, vincin sürekli taşıdığı ek yük olarak değerlendirilmelidir. Uzun bir çelik konstrüksiyon parçası için kullanılan travers ise yükü daha dengeli dağıtabilir; ancak traversin ağırlığı ve sapan açıları kapasite hesabını etkiler.

Aşağıdaki örnekler, farklı yükler için değerlendirilebilecek kanca altı ekipmanlarını gösterir:

Kanca altı kaldırma cihazları için tasarım, kullanım, muayene, test ve dokümantasyon gereksinimleri ayrı teknik başlıklardır. Özel tasarlanmış kaldırma aparatları, yalnızca vinç kapasitesi açısından değil; kendi taşıma kapasitesi, bağlantı elemanları ve kullanım koşulları açısından da değerlendirilmelidir.

Yükün Ağırlık Merkezi Neden Önemlidir?

Kapasite hesabında yalnızca kilogram değeri yeterli değildir. Yükün ağırlık merkezinin nerede olduğu, hangi noktalardan kaldırılacağı ve kaldırma sırasında nasıl dengede kalacağı da önemlidir.

Simetrik olmayan yüklerde ağırlık merkezi geometrik merkeze denk gelmeyebilir. Redüktör, motor grubu, kalıp, makine gövdesi, çelik konstrüksiyon veya özel üretim parçası gibi yüklerde bağlantı noktaları farklı yük paylaşımına neden olabilir.

Ağırlık merkezi değerlendirilmeden yapılan kaldırmalarda aşağıdaki riskler ortaya çıkabilir:

• Yükün eğilerek veya dönerek kontrol dışına çıkması
• Sapan kollarında eşit olmayan yük dağılımı
• Kaldırma aparatının zorlanması
• Kancaya yan yük oluşması
• Yükün çevredeki ekipmanlara çarpması
• Operatörün yükü güvenli şekilde yönlendirememesi
• İndirme sırasında yükün dengesiz oturması

Özellikle uzun, geniş, silindirik veya eksantrik yüklerde kaldırma noktaları ve ağırlık merkezi teknik olarak belirlenmelidir. Gerekli durumlarda özel travers, dengeleyici aparat veya çok noktalı kaldırma yaklaşımı kullanılabilir.

Sapan Açısı ve Yük Dağılımı

Bir yük birden fazla sapan koluyla kaldırıldığında, sapanların açısı değiştikçe her bir sapan kolunda oluşan çekme kuvveti artar. Sapanlar yataya yaklaştıkça, aynı yükü taşımak için sapanlarda daha yüksek kuvvet oluşur.

Bu nedenle iki kollu veya dört kollu sapan kullanılan uygulamalarda:

• Sapan açısı
• Yükün ağırlık merkezi
• Bağlantı noktalarının konumu
• Her kola dağılan gerçek yük
• Sapanların etiket kapasitesi
• Kanca ve mapa kapasitesi

birlikte değerlendirilmelidir.

Sapan sayısının artması, yükün otomatik olarak her kola eşit dağıldığı anlamına gelmez. Yükün geometrisi, bağlama noktaları, zemin düzlemselliği ve ağırlık merkezi; gerçek yük paylaşımını etkileyebilir.

Dinamik Etkiler ve Şok Yükler

Vinç kapasitesi hesaplanırken yük statik durumda değil, hareket hâlindeyken de değerlendirilmelidir. Kaldırma başlangıcındaki ani gerilme, sert duruş, yükün yere takılması, yan çekiş, hızlı ivmelenme veya yanlış sapanlama; dinamik etkiler oluşturabilir.

Vinç sisteminde dinamik yükleri artırabilecek durumlar şunlardır:

• Ani kaldırma ve ani frenleme
• Yükün zemine veya başka bir ekipmana takılması
• Halatta boşluk oluşması ve sonrasında yükün ani gerilmesi
• Yükün yanal olarak çekilmesi
• Yükün salınım yapması
• Uygun olmayan hız seçimi
• Dengesiz yük bağlama
• Vinç hareket ederken yükün sabit bir yapıya temas etmesi
• Mıknatıs, kepçe veya özel aparatla yapılan hızlı çevrimli operasyonlar

Frekans konvertörlü hız kontrolü, yumuşak kalkış ve duruş rampaları, doğru operatör uygulaması ve uygun çalışma prosedürleri; dinamik etkilerin azaltılmasına yardımcı olabilir. Ancak bu önlemler, kapasite hesabının yerine geçmez.

Çalışma Sınıfı Kapasite Seçimini Nasıl Etkiler?

Aynı nominal kapasiteye sahip iki vinç, aynı işletme koşullarında eşit ömür sunmayabilir. Bunun nedeni, vinçlerin günlük kullanım süresi, kaldırma çevrimi, yük spektrumu ve çalışma yoğunluğunun farklı olmasıdır.

Örneğin 10 ton kapasiteli iki vinci ele alalım:

• İlk vinç, bakım atölyesinde haftada birkaç kez 3–5 ton arası yük kaldırıyor olabilir.
• İkinci vinç, üretim hattında günde yüzlerce kez 8–10 ton arası yük taşıyor olabilir.

Her iki vincin nominal kapasitesi 10 ton olsa da kaldırma grubu, motor, fren, redüktör, halat, tekerlek ve ana kiriş tasarımında ihtiyaç duyulan çalışma sınıfı farklı olabilir.

Çalışma sınıfı belirlenirken şu veriler önemlidir:

Kaldırma ekipmanlarında görev sınıfı; kullanım süresi ve yük spektrumuna bağlı değerlendirilir. Bu nedenle kapasite seçimi ile çalışma sınıfı seçimi birbirinden ayrı değil, birbiriyle ilişkili teknik kararlardır.

Emniyet Payı Nasıl Değerlendirilmelidir?

Emniyet payı, kapasite seçiminde “rastgele daha yüksek tonaj seçmek” anlamına gelmez. Uygun emniyet yaklaşımı; ilgili standartlar, üretici verileri, kullanım senaryosu, yük karakteri, kaldırma aparatı ve mühendislik hesaplarıyla birlikte ele alınmalıdır.

Örneğin nominal yükün üzerine keyfî bir oran eklemek, her uygulama için doğru yöntem değildir. Çünkü vinç tasarımı; statik yük, dinamik etkiler, mekanizma sınıfı, halat düzeni, kanca bloğu, tekerlek yükleri ve yapısal dayanım gibi farklı parametrelerden oluşur.

Sağlıklı yaklaşım şudur:

Gerçek toplam askı yükünü belirlemek

Yükün bağlanma ve kaldırma yöntemini analiz etmek

Çalışma sınıfını değerlendirmek

Dinamik riskleri ve kullanım koşullarını incelemek

Vinç kapasitesini üretici teknik verileri ve proje hesabıyla seçmek

Kanca altı ekipmanlarını ayrıca kendi kapasiteleri açısından doğrulamak

Özel tasarım kaldırma aparatlarında test, işaretleme ve kullanım gereksinimleri uygulanan standarda, ülkeye ve ekipman türüne göre değişebilir. Bu nedenle standart veya mevzuat uyumluluğu için yetkili mühendislik, üretici dokümanları ve ilgili yerel gereklilikler esas alınmalıdır.

Gelecekteki İhtiyaçlar Neden Değerlendirilmelidir?

Yeni bir vinç yatırımı çoğu zaman uzun yıllar kullanılacak bir sistem anlamına gelir. Bu nedenle proje aşamasında yalnızca mevcut yükler değil, öngörülebilen değişiklikler de değerlendirilmelidir.

Aşağıdaki durumlar gelecekte daha yüksek kapasite veya farklı vinç ihtiyacı doğurabilir:

• Yeni ve daha ağır makine yatırımları
• Üretim kapasitesinin artması
• Daha büyük kalıp veya fikstür kullanımı
• Yeni ürün grubuna geçilmesi
• Farklı bir kaldırma aparatı ihtiyacı
• Vardiya sayısının veya günlük çevrim sayısının artması
• Depo veya üretim alanının genişlemesi
• Mevcut yükleme-boşaltma yönteminin değişmesi
• Tesisin otomasyon seviyesinin yükselmesi

Burada amaç, gereğinden büyük bir vinç seçmek değildir. Amaç; kısa süre içinde yetersiz kalacak bir çözüm yerine, makul ve doğrulanabilir büyüme senaryolarını dikkate alan bir proje geliştirmektir.

Vinç Kapasitesi Seçiminde Sık Yapılan Hatalar

Sadece Ana Yükü Hesaba Katmak

Yükün ağırlığına bakıp travers, sapan, zincir, C kanca, mıknatıs veya özel aparatı hesaba katmamak en sık yapılan hatalardan biridir. Vinç kancası, kaldırma sırasında bu bileşenlerin tamamını taşır.

Kapasiteyi Çalışma Sınıfından Bağımsız Düşünmek

10 tonluk vinç ifadesi tek başına yeterli teknik bilgi değildir. Vincin günlük çevrim sayısı, yük spektrumu, vardiya düzeni ve çalışma süresi de belirlenmelidir.

Ağırlık Merkezi Hesabı Yapmamak

Dengesiz veya özel geometrili yüklerde kaldırma noktaları ile ağırlık merkezi belirlenmeden yapılan işlem, yükün dönmesine veya sapanlarda aşırı yük oluşmasına neden olabilir.

Kanca Altı Ekipmanlarının Kapasitesini Kontrol Etmemek

Vinç kapasitesi yeterli olsa bile; sapan, mapa, travers, C kanca veya diğer kaldırma aparatlarının kapasitesi uygun değilse güvenli kaldırma yapılamaz. Her ekipman kendi çalışma yük limiti ve kullanım koşulları bakımından değerlendirilmelidir.

Mevcut Bina Yapısını İhmal Etmek

Vinç kapasitesi yükseldiğinde köprü, trolley, başlık kirişi ve tekerlek yükleri de değişir. Bu yükler ray yoluna, kolonlara, konsollara ve çelik konstrüksiyona aktarılır. Mevcut tesislerde yapı uygunluğu ayrıca incelenmelidir.

Gelecekteki Operasyonları Göz Ardı Etmek

Bugünkü en ağır yük yeterli görünse bile, kısa süre içinde daha ağır ürün, yeni aparat veya artan kullanım çevrimi gündeme gelebilir. Kapasite seçimi, işletmenin gerçekçi büyüme planıyla birlikte değerlendirilmelidir.

Kapasite Belirleme İçin Teknik Veri Listesi

Vinç projesi veya teklif çalışması öncesinde aşağıdaki bilgileri hazırlamak, doğru kapasite seçimini kolaylaştırır:

Sonuç

Vinç kapasitesi, yalnızca taşınacak ürünün kilogram değeri değildir. Doğru seçim için toplam askı yükü, kanca altı ekipmanları, yükün ağırlık merkezi, sapanlama yöntemi, çalışma çevrimi, ortam koşulları, tesis altyapısı ve gelecek ihtiyaçlar birlikte değerlendirilmelidir.

Bir yükün ağırlığı 8 ton olduğunda, 8 tonluk vinç otomatik olarak doğru çözüm anlamına gelmez. Kaldırma aparatı, sapanlar ve bağlantı ekipmanları toplam yükü artırabilir. Aynı zamanda vinç, bu yükü ne sıklıkla taşıyacağına ve hangi tesis koşullarında çalışacağına göre doğru görev sınıfında seçilmelidir.

Doğru kapasite belirleme yaklaşımı; güvenli kaldırma, daha kontrollü operasyon, sürdürülebilir bakım ve uzun dönemli yatırım verimliliği için temel oluşturur.
