Pergel Vinç Nedir? Endüstriyel Üretimde Ergonomik Kaldırma Çözümleri

Pergel vinçler; tesis içerisindeki dar alanlarda, lokal iş istasyonlarında, montaj hücrelerinde, bakım noktalarında ve makine besleme hatlarında yüklerin kontrollü biçimde kaldırılması ve kısa mesafede taşınması için kullanılan döner kollu kaldırma sistemleridir. Gezer köprülü vinçlerin tesisin geniş alanına hizmet verdiği uygulamaların aksine, pergel vinçler belirli bir çalışma hücresinde noktasal kaldırma ihtiyacına çözüm sunar.

Sistem; bir kolon, duvar veya mevcut çelik taşıyıcı yapıya bağlanan bom kolundan, bom üzerinde hareket eden kaldırma grubundan ve dönüş mekanizmasından oluşur. Kaldırma grubu yükü dikey eksende hareket ettirirken, trolley yükü bom boyunca taşır. Bomun dönmesiyle yük, belirlenmiş dairesel veya sektörel çalışma alanı içinde farklı noktalara ulaştırılabilir.

Doğru seçilmiş bir pergel vinç, ana tavan vincini meşgul etmeden iş istasyonundaki kaldırma operasyonlarını düzenlemeye, operatörün ağır yükle manuel temasını azaltmaya ve parça transferini daha kontrollü gerçekleştirmeye yardımcı olur. Sütunlu pergel vinçlerde fiziksel engel bulunmayan projelerde 360 derece dönüş mümkün olabilir; duvar veya kolon tipi tasarımlarda dönüş alanı genellikle daha sınırlı planlanır.

Pergel vinçlerin farklı kapasite ve montaj seçeneklerini incelemek için Sekizli Vinç’in pergel vinç sistemleri sayfasını ziyaret edebilirsiniz.

Pergel Vinç Nasıl Çalışır?

Pergel vinç; yükün kaldırılması, kaldırma grubunun bom üzerinde ilerlemesi ve bomun kendi ekseni etrafında dönmesi olmak üzere üç temel hareketin birleşimiyle çalışır.

Elektrikli kaldırma grubunda motor, aktarma mekanizması üzerinden zincir dişlisini veya halat tamburunu hareket ettirir. Operatör, sarkıt kumanda ya da uygulamaya uygun kablosuz kumanda üzerinden kaldırma ve indirme komutlarını verir.

Yük bom kolu boyunca hareket ettirildiğinde, kolona etki eden moment değişir. Yük kol ucuna yaklaştıkça, bom kolu, kolon, taban plakası ve ankraj sisteminde oluşan etkiler artar. Bu nedenle pergel vinç projelendirmesinde kapasite ile kol boyu birlikte ele alınmalıdır.

Pergel Vinçlerin Ana Bileşenleri

Pergel Vinç Çeşitleri Nelerdir?

Pergel vinç tasarımı, çalışma alanının fiziksel kısıtlarına ve binanın taşıyıcı özelliklerine göre belirlenir. Her uygulamada aynı montaj tipi uygun değildir.

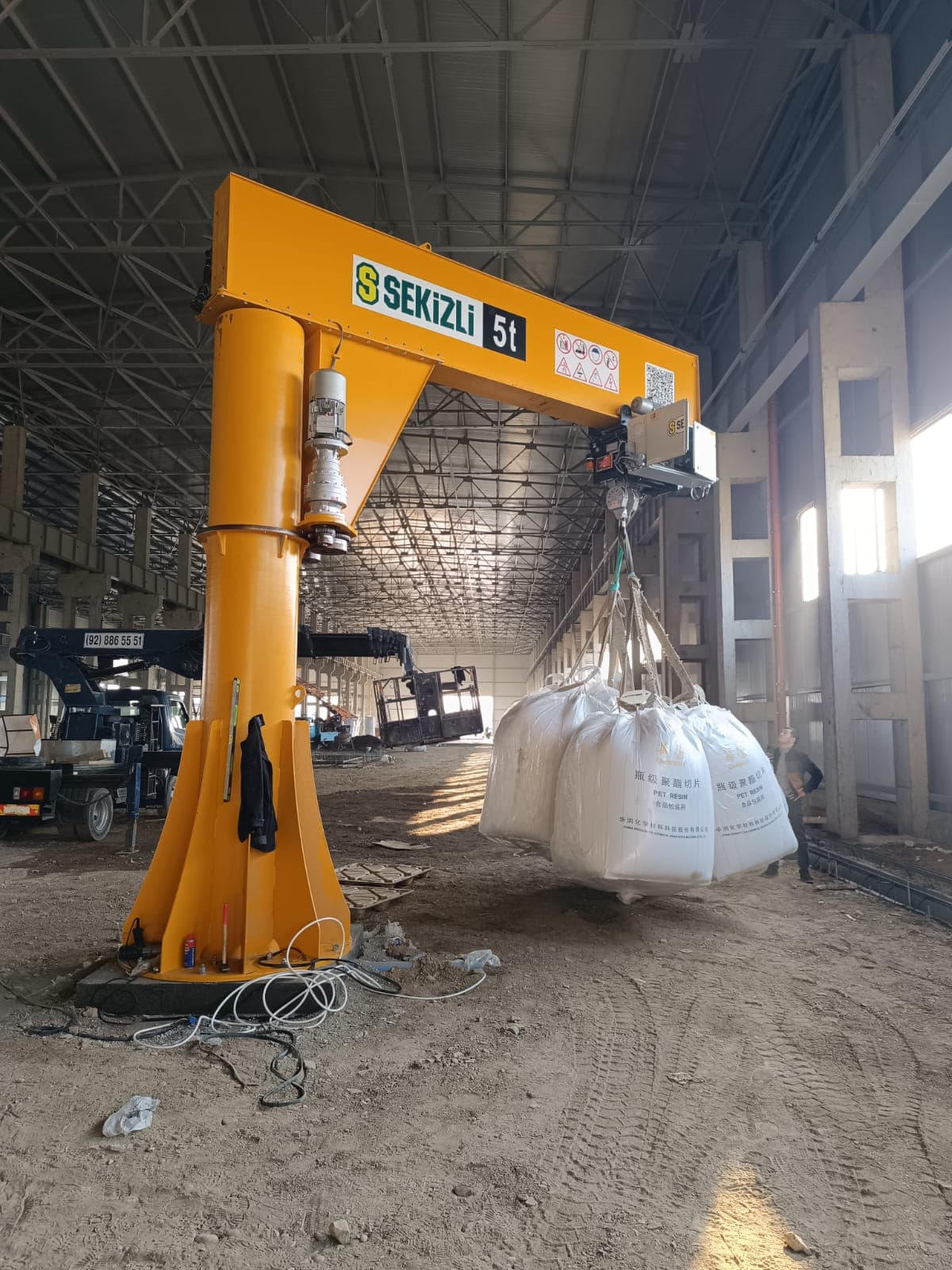

Sütunlu Pergel Vinçler

Sütunlu pergel vinçler, kendi bağımsız çelik kolonlarıyla zemine ankrajlanan sistemlerdir. Bina kolonu veya duvarına bağımlı olmadan kurulabildikleri için açık çalışma alanlarında, montaj istasyonlarında, bakım atölyelerinde ve üretim hücrelerinde değerlendirilebilir.

Sütunlu tasarımın en önemli avantajı, uygun yerleşim koşullarında geniş dönüş alanı sağlayabilmesidir. Fiziksel engel bulunmadığı durumlarda 360 dereceye kadar dönüş tasarlanabilir. Ancak bu avantaj, montaj altyapısının ikinci plana atılabileceği anlamına gelmez.

Bom kolu uzadıkça ve kaldırma kapasitesi arttıkça; kolon, taban plakası, ankraj cıvataları ve betonarme temel üzerinde oluşan moment de artar. Bu nedenle mevcut beton döşemenin kalınlığı, dayanımı, donatı yapısı ve ankraj bölgesinin uygunluğu teknik olarak değerlendirilmelidir. Yetersiz döşeme bulunan projelerde bağımsız temel veya özel montaj çözümü gerekebilir.

Sütunlu pergel vinçlerde bazı üretici kataloglarında 150 kg ile 10 ton, 2 metre ile 12 metre aralığında kapasite-kol boyu kombinasyonları bulunur. Ancak bu değerler genel referanstır; her kapasitenin her kol boyunda, her dönüş açısında veya her zemin yapısında uygulanabileceği anlamına gelmez.spanco+1

Duvar Tipi Pergel Vinçler

Duvar tipi pergel vinçler; mevcut çelik kolon, betonarme kolon, duvar konsolu veya uygun taşıyıcı yapıya monte edilir. Zeminde ayrı bir kolon bulunmadığı için iş istasyonunun zemin alanını serbest bırakır. Bu özellik, forklift geçişi, operatör sirkülasyonu veya makine yerleşimi açısından önem taşıyan alanlarda avantaj sağlayabilir.

Bu sistemler; CNC tezgâhlarının önünde, montaj hatlarının yanında, bakım koridorlarında, paketleme istasyonlarında ve mevcut gezer köprülü vinçlerin destekleyici olarak kullanıldığı lokal alanlarda değerlendirilebilir.

Duvar tipi bir pergel vincin montajında en kritik konu, bağlandığı yapının kapasitesidir. Dolgu duvarlar veya taşıma niteliği olmayan yapı elemanları, pergel vinçten gelen moment ve yatay kuvvetleri karşılamak için uygun olmayabilir. Bağlantı noktası; yapı statik değerlendirmesi, çelik konsol tasarımı ve uygun ankraj sistemiyle belirlenmelidir.

Duvar ve kolon tipi pergel vinçlerde 180 derece civarı dönüş yaygındır; bazı tasarımlarda taşıyıcı geometri ve çevresel engellere bağlı olarak daha geniş hareket açısı sağlanabilir.

Mafsallı Pergel Vinçler

Mafsallı pergel vinçler, birden fazla hareketli koldan oluşan ve klasik sabit bomlu sistemlere göre daha esnek çalışma alanı sağlayan çözümlerdir. İç ve dış kolun bağımsız dönüşü; kolon, makine, raf sistemi veya başka bir engelin bulunduğu alanlarda yükün operatöre daha rahat yaklaştırılmasına yardımcı olur.

Bu sistemler, özellikle düşük ve orta kapasitede; hassas montaj, kaynak hücresi, makine besleme, test istasyonu ve ergonomi odaklı iş istasyonları için uygun olabilir.

Mafsallı yapı, erişim esnekliği sağlarken mafsal noktaları, kol geometrisi, yükün ağırlık merkezi ve operatör kontrolü açısından daha dikkatli projelendirme gerektirir. Kaldırma kapasitesi, kol boyu ve dönüş alanı her proje için ayrı doğrulanmalıdır.

Konsol ve Özel Tasarım Pergel Vinçler

Bazı tesislerde standart sütunlu veya duvar tipi pergel vinç yeterli olmayabilir. Dar koridorlar, düşük tavanlar, makine üstü alanlar, proses ekipmanları veya sınırlı montaj bölgeleri için özel konsol sistemleri, tavana bağlı çözümler veya özel taşıyıcı konstrüksiyonlar gerekebilir.

Bu tasarımlarda amaç, yalnızca vincin o alana sığması değildir. Yükün güvenli kaldırılması, kanca yaklaşımı, bakım erişimi, taşıyıcı yapıya aktarılan kuvvetler ve operatörün çalışma alanı birlikte değerlendirilmelidir.

Standart sütunlu veya duvar tipi sistemlerin yeterli olmadığı dar alan, düşük tavan veya özel proses uygulamalarında özel proses vinçleri değerlendirilebilir.

Pergel Vinç Tipleri Karşılaştırması

Standart sütunlu veya duvar tipi sistemlerin yeterli olmadasğerlendirilebilir.

Kapasite ve Kol Boyu Nasıl Belirlenir?

Pergel vinçlerde kapasite ile bom kolu birbirinden bağımsız değildir. Aynı yük, kolondan daha uzak noktada kaldırıldığında taşıyıcı sistem üzerinde daha yüksek moment oluşturur.

Tesisin tamamında geniş bir taşıma alanına ihtiyaç duyulan uygulamalarda ise gezer köprülü vinç sistemleri daha uygun bir çözüm olarak değerlendirilebilir.

Basitleştirilmiş teknik yaklaşımda:

M=F×LM = F \times LM=F×L

Burada:

• MMM, kolon ve temel üzerinde oluşan eğilme momentini,
• FFF, yükün oluşturduğu kuvveti,
• LLL, yükün kolondan olan yatay uzaklığını ifade eder.

Bom kolu uzadıkça, aynı kapasitede bile kolon ve ankraj sistemindeki mekanik etkiler yükselir. Bu nedenle teklif aşamasında yalnızca “1 ton pergel vinç” ifadesi yeterli değildir. Aşağıdaki bilgiler birlikte tanımlanmalıdır:

• Nominal kaldırma kapasitesi
• Kaldırılacak en ağır yük
• Kanca altı aparatlarının ağırlığı
• Bom kolu uzunluğu
• Kaldırma yüksekliği
• Dönüş açısı
• Günlük kaldırma çevrimi
• Manuel veya motorlu hareket ihtiyacı
• Montaj tipi ve zemin/yapı bilgisi
• Ortam koşulları


Dar koridorlar, makine çevresi ve belirli montaj noktaları için konsol tipi vinç çözümleri proje koşullarına göre planlanabilir.

Toplam Askı Yükü Hesabı

Kapasite hesabında sadece ana yük değil, kancanın altında taşınan tüm bileşenler dikkate alınmalıdır.

Toplam Askı Yu¨ku¨=Ana Yu¨k+Kaldırma Aparatı+Sapanlar ve Bag˘lantı Elemanları\text{Toplam Askı Yükü} = \text{Ana Yük} + \text{Kaldırma Aparatı} + \text{Sapanlar ve Bağlantı Elemanları}Toplam Askı Yu¨ku¨=Ana Yu¨k+Kaldırma Aparatı+Sapanlar ve Bag˘​lantı Elemanları

Örnek Teknik Değerlendirme

Bir montaj istasyonunda 750 kg ağırlığında bir ekipmanın, 90 kg ağırlığında kaldırma traversi ve 30 kg ağırlığında sapan-bağlantı ekipmanı ile taşındığını düşünelim.

Bu örnekte 1 ton sınıfı bir pergel vinç ilk değerlendirme için gündeme gelebilir. Ancak nihai seçim, toplam yükün yanında bom kolu, yükün ağırlık merkezi, kaldırma yüksekliği, kullanım çevrimi, ankraj yapısı ve çalışma alanı incelenerek yapılmalıdır.

Sehim ve Yapısal Rijitlik

Pergel vinçlerde bom ucundaki sehim, yalnızca görsel bir durum değildir. Yükün hassas konumlandırılması, trolley hareketi, operatör kontrolü ve sistemin genel çalışma hissi üzerinde etkili olabilir.

Ancak bütün pergel vinçler için tek bir “evrensel L/300” sehim limiti vermek doğru değildir. Sehim kriterleri; vinç tipine, montaj biçimine, üretici tasarımına, uygulanan standarda ve proje ihtiyacına göre değişir. Teknik dokümanlarda sütunlu ve duvar tipi sistemler için L/150L/150L/150, L/250L/250L/250, L/300L/300L/300 veya farklı sınırların kullanıldığı görülebilir. Örneğin bazı üreticiler sütunlu tasarımlar için L/150L/150L/150, duvar tipi konsol yapılar için L/300L/300L/300 sınırı belirtirken; başka bir üretici kolon ve bomun toplam sehimini yaklaşık L/250L/250L/250 seviyesinde tasarladığını ifade eder.

Bu nedenle doğru ifade şudur: Pergel vinç bomu ve taşıyıcı sistemi, nominal yük altındaki sehim, rijitlik, kanca konumu ve güvenli çalışma gereksinimleri dikkate alınarak proje bazında tasarlanmalıdır.

Manuel ve Motorlu Hareket Seçimi

Pergel vinçte kaldırma, trolley yürüyüşü ve bom dönüşü manuel veya motorlu olabilir. Hangi hareketin motorlu olacağı, yük ağırlığına ve kullanım yoğunluğuna göre belirlenmelidir.

Geniş çalışma alanı, döner hareket ve yükün farklı istasyonlara kontrollü biçimde taşınması gereken projelerde 360 derece döner arabalı vinç çözümleri değerlendirilebilir.

Motorlu dönüş sistemleri; redüktörlü tahrik, kontrol sistemi ve uygulamaya uygun hız rampaları ile tasarlanabilir. İhtiyaç hâlinde frekans konvertörü kullanılarak kalkış ve duruş davranışı daha kontrollü hâle getirilebilir.

Ancak motorlu hareket her proje için zorunlu değildir. Düşük çevrimli ve hafif yük uygulamalarında manuel çözüm daha uygun olabilir. Esas karar; operatör ergonomisi, çevrim sayısı, yük ağırlığı, kol boyu ve çalışma alanı dikkate alınarak verilmelidir.

Kaldırma Grubu: Zincirli mi Halatlı mı?

Pergel vinçlerde elektrikli zincirli kaldırma grupları, özellikle iş istasyonu ve orta kapasite uygulamalarında sık kullanılır. Daha yüksek kapasite, farklı kaldırma yüksekliği veya yoğun çalışma ihtiyacında elektrikli halatlı kaldırma grupları da değerlendirilebilir.

Çalışma sınıfı açısından mekanizmanın kullanım süresi ve yük spektrumu birlikte değerlendirilir. FEM–ISO eşleştirmesinde FEM 2m, ISO M5; FEM 3m, ISO M6; FEM 4m ise ISO M7 ile ilişkilendirilir. Seçim, yalnızca “atölye” veya “sürekli üretim” tanımına göre değil, gerçek kullanım verileriyle yapılmalıdır.

Pergel vinçte kullanılacak zincirli veya halatlı sistemin belirlenmesinde kapasite, kaldırma yüksekliği ve çalışma çevrimi birlikte değerlendirilmelidir. Farklı uygulamalara yönelik vinç kaldırma grupları hakkında detaylı bilgi alınabilir.

Pergel Vinçlerde Güvenlik ve İşletme Disiplini

Pergel vinç güvenliği, ekipmanın teknik tasarımı ile doğru kullanım alışkanlıklarının birlikte uygulanmasına bağlıdır. Kaldırma işleminden önce yükün ağırlığı, bağlantı yöntemi ve ağırlık merkezi bilinmelidir.

Güvenli kullanım için dikkat edilmesi gereken temel noktalar şunlardır:

• Kaldırma öncesinde zincir veya halat, kanca, emniyet mandalı ve kumanda fonksiyonları gözle kontrol edilmelidir.
• Kaldırma aparatı, sapan ve bağlantı ekipmanları uygun kapasitede olmalıdır.
• Kanca, mümkün olduğunda yükün ağırlık merkezine dik doğrultuda konumlandırılmalıdır.
• Yük çapraz çekilmemeli, yerde sürüklenmemeli ve vinç yanal kuvvete zorlanmamalıdır.
• Yük önce düşük bir mesafede kaldırılarak denge, bağlantı ve frenleme davranışı kontrol edilmelidir.
• Bom hareketi ani ve sert yapılmamalı; yük salınımı oluşmasına izin verilmemelidir.
• Yük, personelin üzerinden geçirilmemeli; çalışma alanı kontrol altında tutulmalıdır.
• Vincin gövdesinde belirtilen güvenli çalışma yükü aşılmamalıdır.
• Halat/zincir, kanca, fren, limitler ve ankraj sistemleri belirli periyotlarda kontrol edilmelidir.
• Açık alan uygulamalarında rüzgâr, yağmur, korozyon ve park/sabitleme ihtiyacı değerlendirilmelidir.


Operatörün yükü daha iyi görebileceği bir noktadan çalışması gereken uygulamalarda kablosuz vinç uzaktan kumandası değerlendirilebilir.

Açık Alanda Pergel Vinç Kullanımı

Sütunlu pergel vinçler, proje koşulları uygun olduğunda açık sahalarda da kullanılabilir. Ancak açık alan uygulamaları, kapalı atölye uygulamalarından farklı çevresel etkiler içerir.

Açık saha tasarımında aşağıdaki konular değerlendirilmelidir:

• Bölgesel rüzgâr yükleri ve kaldırılan yükün rüzgâr alanı
• Yağmur, nem, UV ve sıcaklık değişimleri
• Korozyon koruması ve uygun boya sistemi
• Elektrik panosu, motor ve kumanda ekipmanlarının koruma sınıfı
• Ankrajların, taban plakasının ve temel çevresinin su etkisine karşı korunması
• Kullanım dışı park konumu ve gerekiyorsa mekanik sabitleme ihtiyacı
• Düzenli temizlik, yağlama ve korozyon kontrol planı

Açık alan vinçlerinde rüzgâr ve korozyon etkileri, tasarımın ve işletme prosedürlerinin parçası olmalıdır. Sistem kapasitesi veya çalışma alanı, bu çevresel etkiler hesaba katılmadan belirlenmemelidir.

Pergel Vinç Fiyatları Neye Göre Değişir?

Pergel vinç fiyatları için tek bir rakam vermek doğru değildir. Aynı kapasitede iki pergel vinç; bom uzunluğu, montaj yöntemi, kaldırma grubu, çalışma sınıfı ve otomasyon seçenekleri bakımından tamamen farklı teknik özelliklere sahip olabilir.

Fiyat teklifini etkileyen başlıca unsurlar şunlardır:

Sağlıklı fiyat karşılaştırması için yalnızca “kaç ton?” değil; kapasite, kol boyu, kaldırma yüksekliği, montaj şekli, hareket tipi, çalışma sınıfı ve montaj kapsamı birlikte karşılaştırılmalıdır.

Teklif İçin Gerekli Teknik Bilgiler

Pergel vinç için doğru teknik teklif hazırlanabilmesi adına şu bilgiler gereklidir:

• Maksimum ve ortalama yük ağırlığı
• Kanca altı aparat, travers, sapan ve bağlantı elemanlarının ağırlığı
• Yükün ölçüleri, ağırlık merkezi ve kaldırma noktaları
• Bom kolu uzunluğu
• İstenen kaldırma yüksekliği
• Dönüş açısı
• Günlük kaldırma çevrimi
• Manuel veya motorlu dönüş ihtiyacı
• Manuel veya motorlu trolley ihtiyacı
• Kaldırma grubu tercihi: zincirli veya halatlı
• Montaj şekli: zemin, duvar, çelik kolon veya özel konstrüksiyon
• Mevcut beton döşeme veya taşıyıcı yapı bilgisi
• Tavan yüksekliği, makine yerleşimi ve fiziksel engeller
• Ortam koşulları: toz, sıcaklık, nem, açık alan veya korozif ortam
• Enerji besleme noktası
• Kumanda tercihi: sarkıt, kablosuz veya joystick
• Güvenlik ve otomasyon ihtiyacı

Örnek Pergel Vinç Seçim Senaryosu

Bir montaj istasyonunda 650 kg ağırlığında bir motor grubunun, tezgâh ile test standı arasında taşınması gerektiğini düşünelim. İşlem sırasında 60 kg ağırlığında özel kaldırma aparatı ve 25 kg sapan-bağlantı ekipmanı kullanılıyor olsun.

Bu örnek yalnızca seçim yöntemini anlatır. Nihai ürün seçimi için bom kesiti, ankraj çözümü, zemin veya taşıyıcı yapı uygunluğu, kaldırma yüksekliği, çalışma sınıfı ve yük bağlama yöntemi teknik olarak doğrulanmalıdır.

Sık Yapılan Hatalar

Sadece Kapasiteye Bakmak

“1 tonluk pergel vinç” bilgisi tek başına yeterli değildir. Kol boyu, kaldırma yüksekliği, dönüş açısı, montaj biçimi ve kullanım yoğunluğu belirlenmeden doğru sistem seçilemez.

Beton Zemini İncelemeden Sütunlu Vinç Planlamak

Mevcut beton döşeme her zaman pergel vinç için uygun olmayabilir. Kapasite ve bom boyuna bağlı moment etkileri; temel, taban plakası ve ankraj hesabıyla birlikte değerlendirilmelidir.

Duvar Tipi Vincin Her Yapıya Monte Edilebileceğini Düşünmek

Duvar tipi pergel vinç, yalnızca yeterli taşıma kapasitesine sahip betonarme veya çelik yapıya bağlanmalıdır. Dolgu duvar, hafif çelik bölme veya doğrulanmamış kolon yapısı güvenli montaj için yeterli kabul edilmemelidir.

Kol Boyunu Gereğinden Büyük Seçmek

Daha uzun kol daha geniş erişim sağlar; ancak bom, kolon ve temel üzerindeki momenti büyütür. Gerçekte ihtiyaç duyulmayan kol boyu, gereksiz maliyet ve daha karmaşık montaj altyapısı oluşturabilir.

Operatör Ergonomisini İhmal Etmek

Yük sık kaldırılıyorsa uzun kol ve manuel dönüş; operatör için zorlayıcı olabilir. Günlük çevrim sayısı, yük ağırlığı ve çalışma alanına göre motorlu trolley, motorlu dönüş veya ergonomik kumanda seçenekleri değerlendirilmelidir.

Pergel Vinç Projeniz İçin Teknik Teklif Alın

Pergel vinç seçimi; yalnızca kapasite belirlemekten ibaret değildir. Bom kolu, dönüş açısı, kaldırma yüksekliği, montaj yöntemi, çalışma çevrimi, zemin veya taşıyıcı yapı uygunluğu ve güvenlik gereksinimleri birlikte değerlendirilmelidir.

Sekizli Vinç, tesisinizdeki lokal kaldırma ihtiyacını teknik veriler üzerinden değerlendirerek uygun pergel vinç çözümünün belirlenmesine destek olur.
